Accessori per
Encoder Rotativi

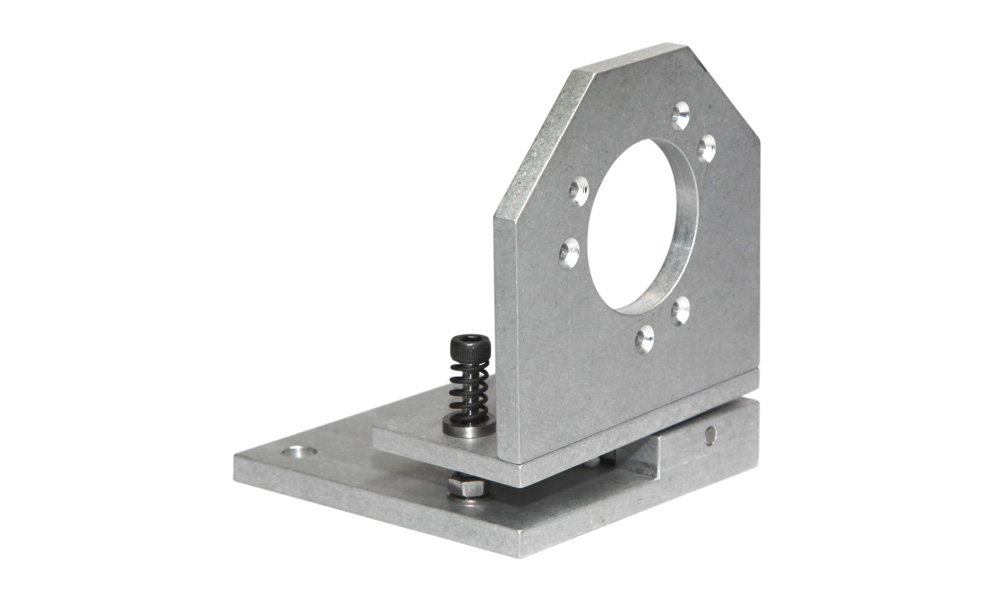

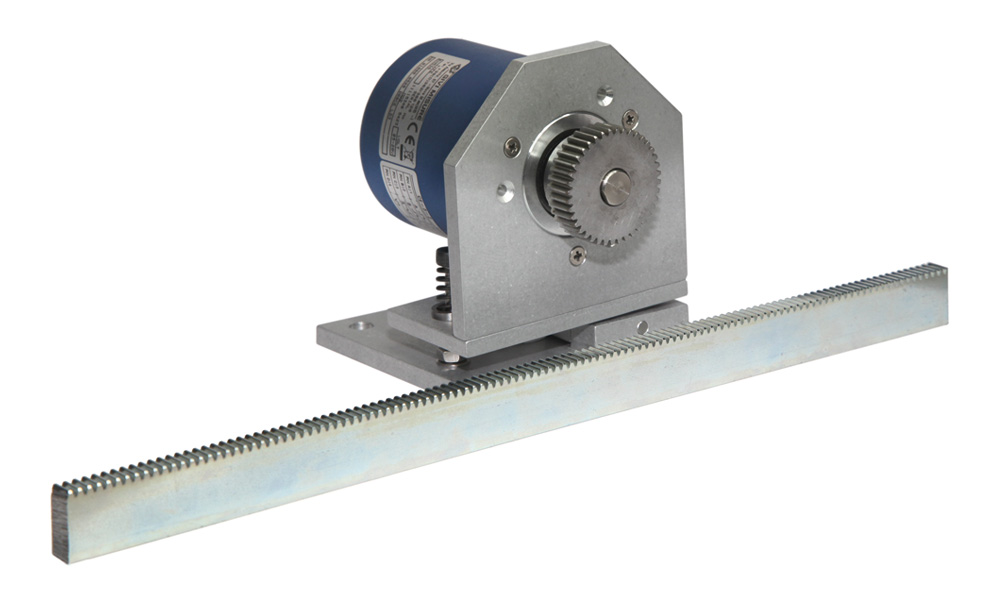

SEP

Supporto encoder

Supporto encoder studiato per la realizzazione di un sistema pignone/cremagliera.

Materialealluminio
Accoppiamentogarantito da sistema elastico a molla
Max. apertura - chiusura4°
Utilizzabile con encoder mod.EN 536 - AEN 536 - altri a richiesta
Peso300 g

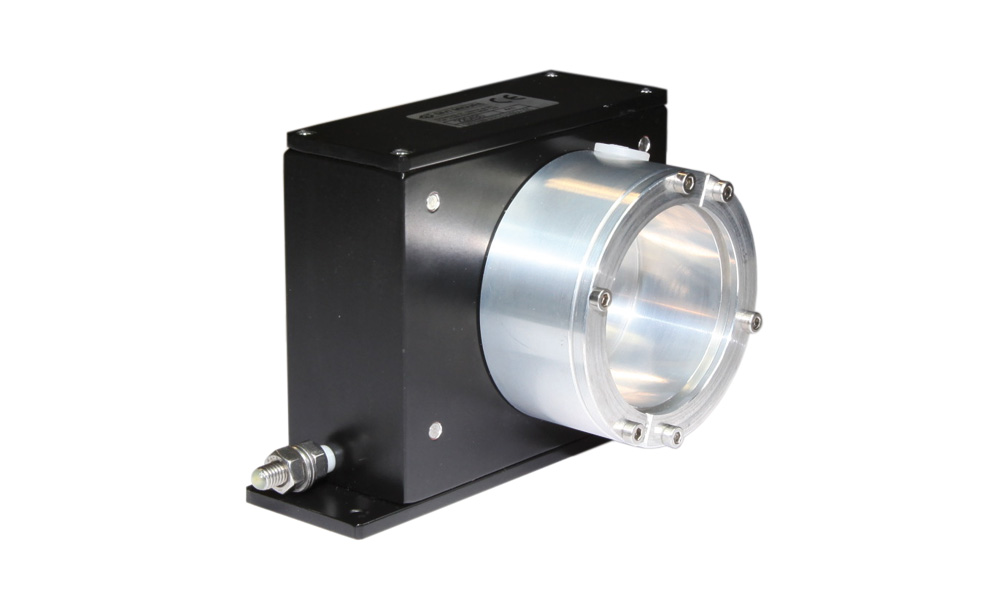

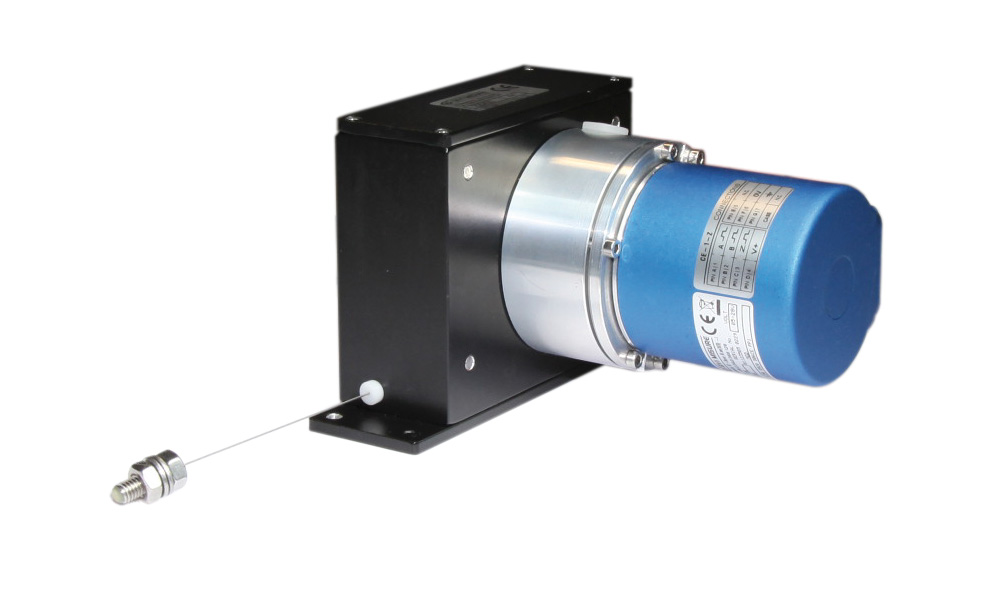

WS 04
Corsa utile4.000 mm
Max. estensione4.010 mm
Materialealluminio / ottone / acciaio inossidabile
Cavoacciaio inox. AISI316   Ø 0,61 mm   (struttura 19x7+0)
Corsa per giro200 mm
Tensione staticamin. 3 N      max. 8,9 N
Accelerazione max.35 m/s2 (uscita)   10 m/s2 (recupero)
Velocità max.1 m/s
Grado di protezioneIP 51

WS 08
Corsa utile8.000 mm
Max. estensione8.010 mm
Materialealluminio / ottone / acciaio inossidabile
Cavoacciaio inox. AISI316   Ø 0,61 mm   (struttura 19x7+0)
Corsa per giro250 mm
Tensione staticamin. 6 N      max. 13 N
Accelerazione max.30 m/s2 (uscita)   12 m/s2 (recupero)
Velocità max.0,75 m/s
Grado di protezioneIP 51

WS 10
Corsa utile10.000 mm
Max. estensione10.010 mm
Materialealluminio / ottone / acciaio inossidabile
Cavoacciaio inox. AISI316   Ø 0,61 mm   (struttura 19x7+0)
Corsa per giro300 mm
Tensione staticamin. 6 N      max. 13 N
Accelerazione max.25 m/s2 (uscita)   12 m/s2 (recupero)
Velocità max.0,75 m/s
Grado di protezioneIP 51

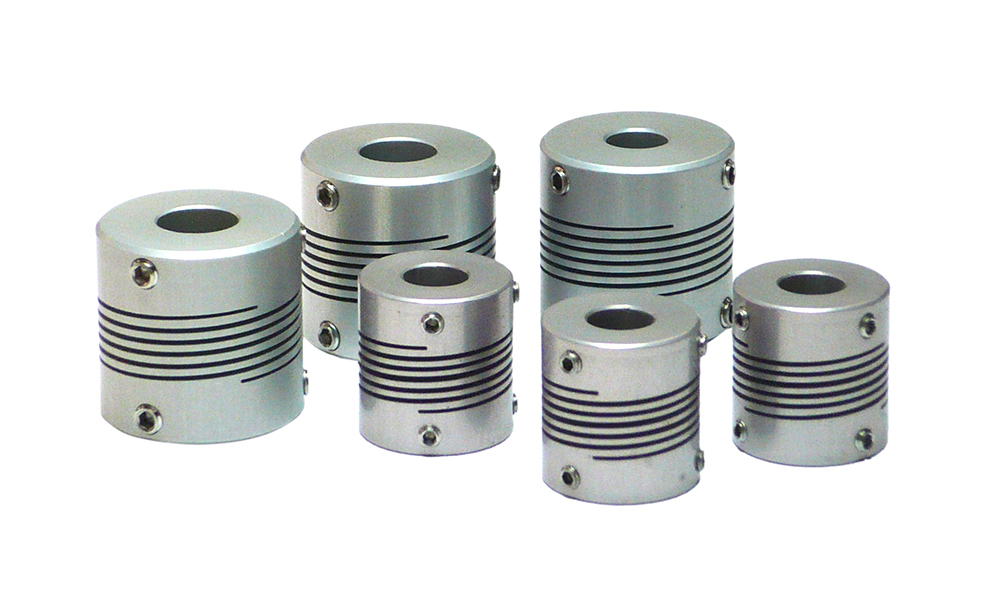

Giunto HELI-CAL
Dimensioni
(D x L)		Diametro foro
(d1 0 ÷ 0,05)		FissaggioCoppia max.
20x20 mm6 mm4 viti M31,1 Nm
20x20 mm8 mm4 viti M31,0 Nm
25x24 mm6 mm4 viti M42,9 Nm
25x24 mm8 mm4 viti M42,6 Nm
25x24 mm9,52 mm4 viti M42,2 Nm
25x24 mm10 mm4 viti M42,2 Nm

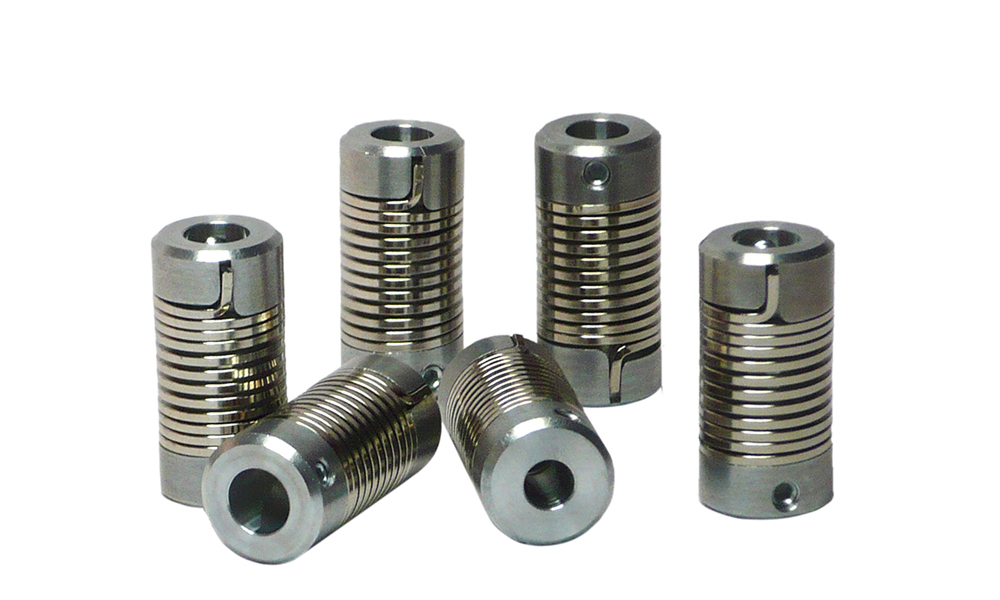

Giunto A MOLLA
Dimensioni
(D x L)		Diametro foro
(d1 0 ÷ 0,05)		FissaggioCoppia max.
16x35 mm6 - 8 - 10 mm2 viti M41,0 Nm

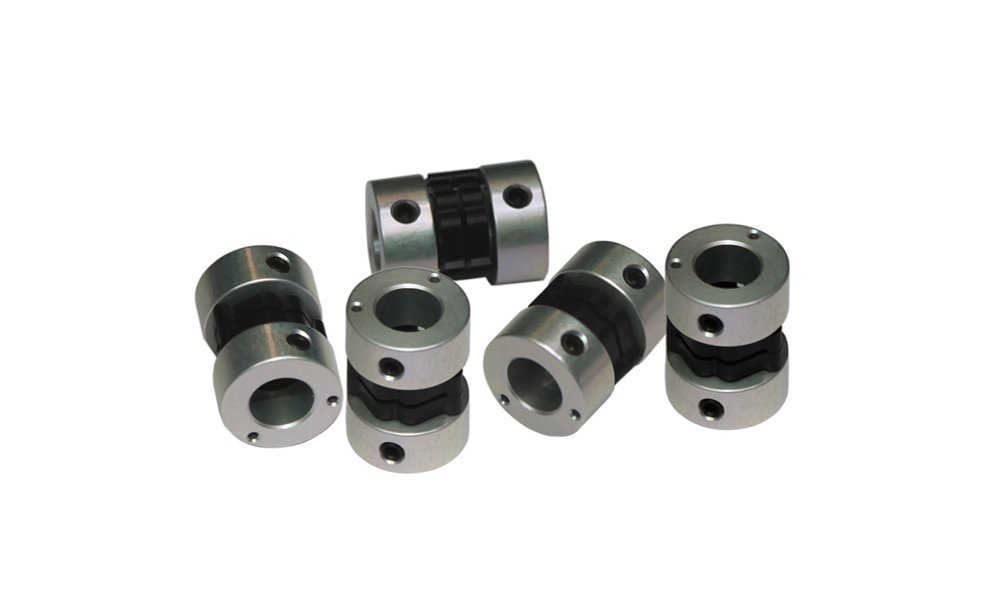

Giunto CTFX
Dimensioni
(D x L)		Diametro foro
(d1 0 ÷ 0,05)		FissaggioCoppia max.
19x26 mm6 - 8 - 10 mm2 viti M41,4 Nm

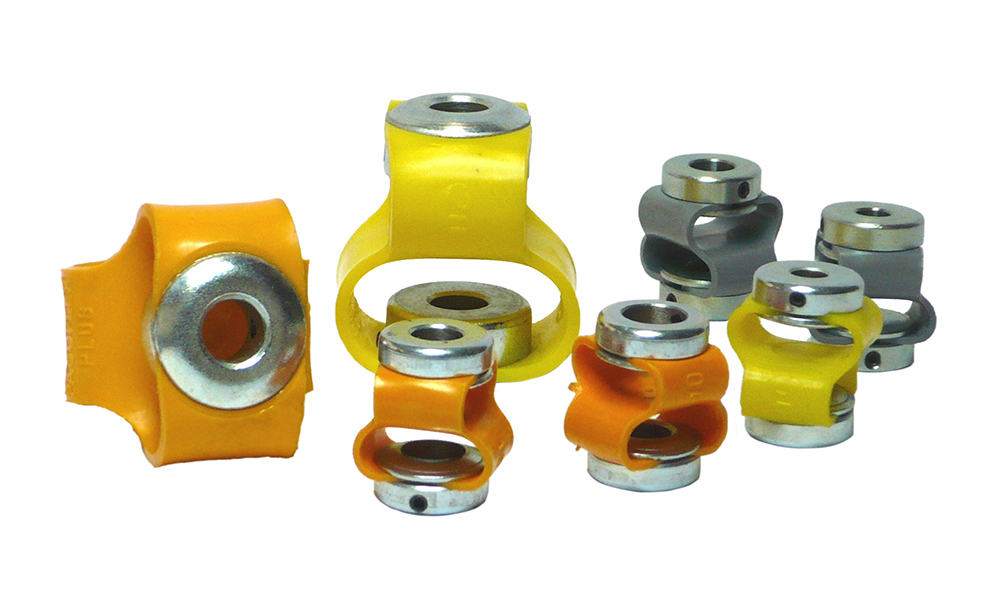

Giunto PGFX
Dimensioni
(D x L)		Diametro foro
(d1 0 ÷ 0,05)		Diametro mozzo
(d)		FissaggioCoppia max.
26x28 mm6 - 8 mm18 mm2 viti M30,3 Nm
48x48 mm10 - 12 mm25 mm2 viti M41,3 Nm

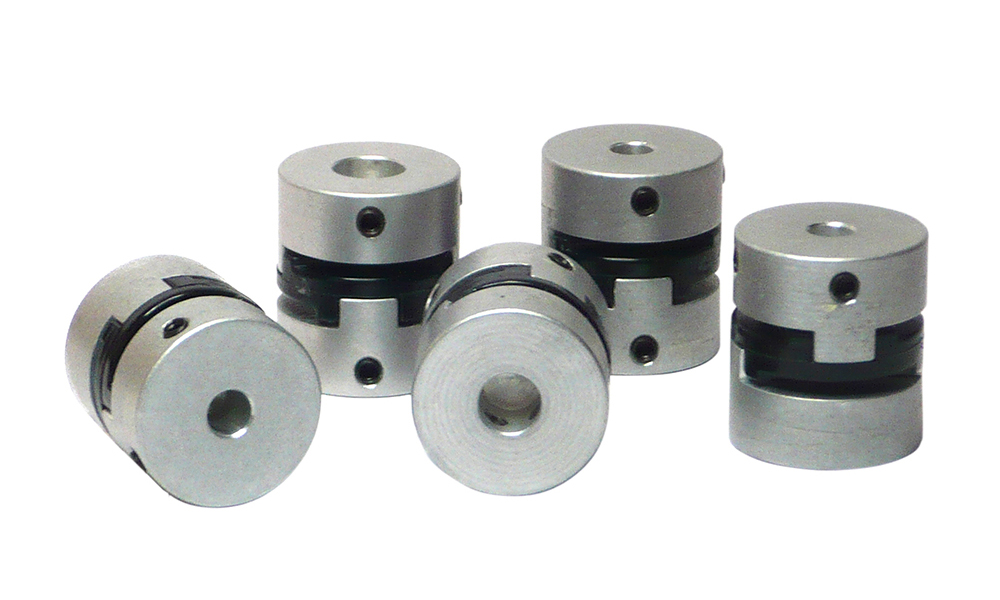

Giunto OLDHAM
Dimensioni
(D x L)		Diametro foro
(d1 0 ÷ 0,05)		FissaggioCoppia max.
25,4x29 mm6 - 8 - 10 mm4 viti M41,0 Nm

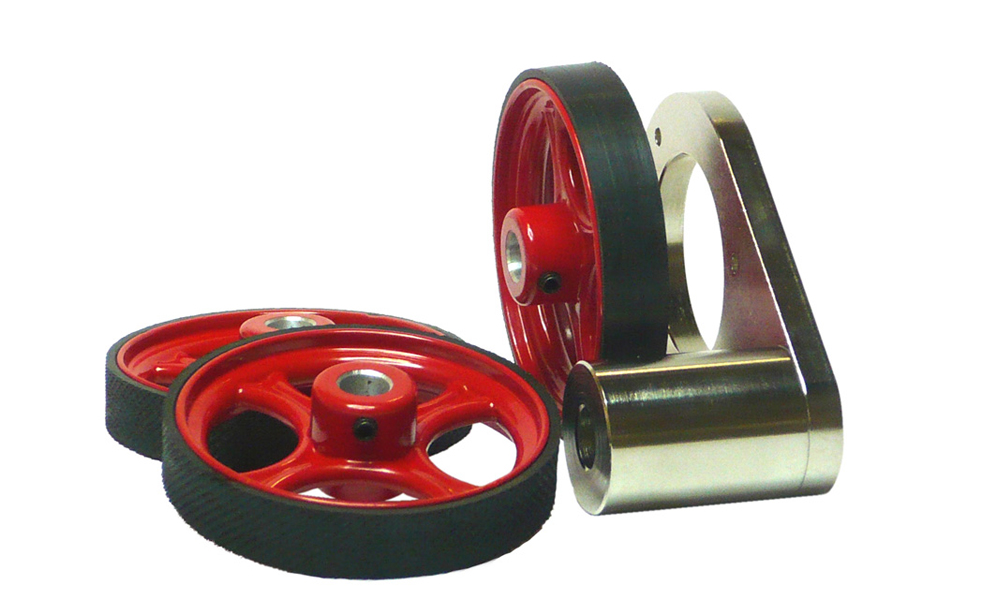

SV 200
Circonferenza ruota200 mm
Peso320 + 100 g
Materiale ruotaalluminio
Materiale di rivestimentogomma liscia o zigrinata
Accessorisbraccio di supporto (per encoder mod. EN 536, AEN 536)

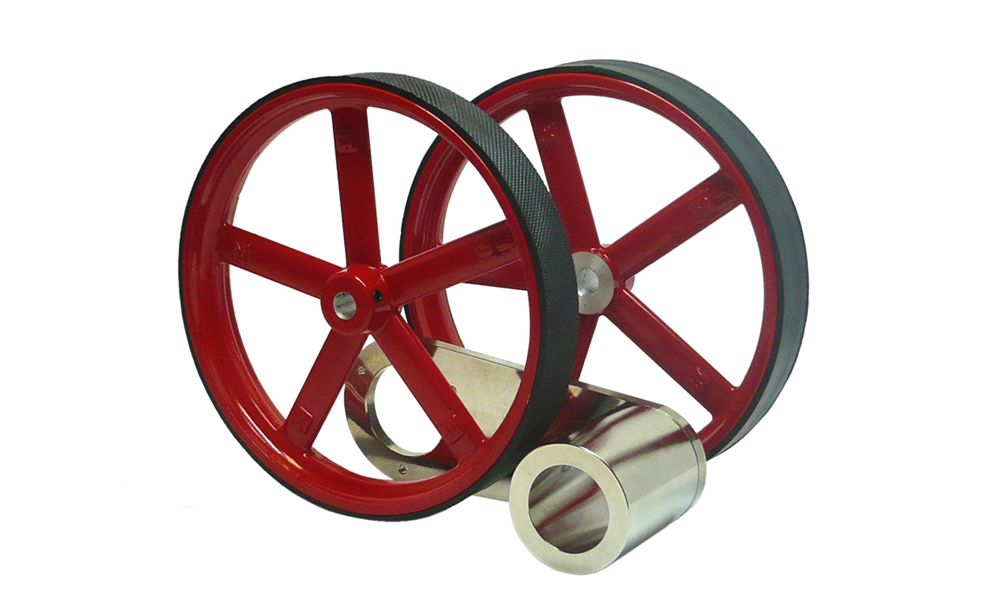

SV 500
Circonferenza ruota500 mm
Peso320 + 280 g
Materiale ruotaalluminio
Materiale di rivestimentogomma liscia o zigrinata
Accessorisbraccio di supporto (per encoder mod. EN 536, AEN 536)

SV 200 H
Circonferenza ruota200 mm
Peso135 g
Materiale ruotasintetico
Materiale di rivestimentoHytrel liscio o zigrinato
Accessorisbraccio di supporto (per encoder mod. EN 536, AEN 536)

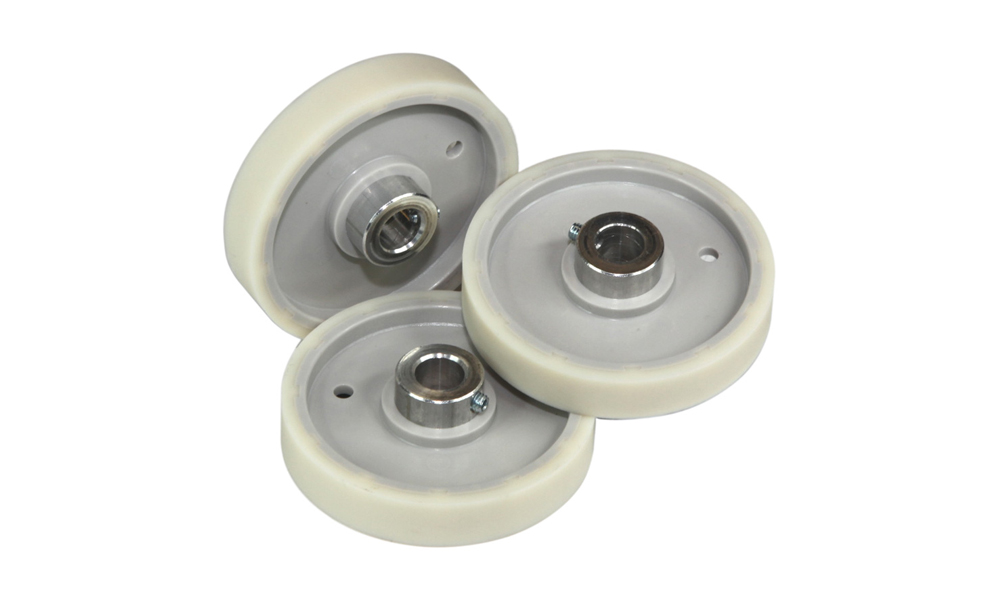

SV 500 H
Circonferenza ruota500 mm
Peso260 g
Materiale ruotasintetico
Materiale di rivestimentoHytrel liscio o zigrinato
Accessorisbraccio di supporto (per encoder mod. EN 536, AEN 536)
